Digitalisierung & Visualisierung · Drohnenscan
3D-Modelle und Punktewolken
Mit Drohnen, Photogrammetrie und LiDAR erfassen wir sichtbare Gebäude-, Gelände- und Anlagenoberflächen im Außen- und Innenbereich. Daraus entstehen georeferenzierte Punktwolken, 3D-Modelle und Bestandsdaten für Planung, Dokumentation und Visualisierung. Genauigkeit, Detailgrad und Ausgabeformate werden passend zum jeweiligen Verwendungszweck festgelegt.
3D-Erfassung anfragen
Ausgangslage und Einsatzbereich
Aktuelle und räumlich nachvollziehbare Bestandsdaten bilden eine wichtige Grundlage für Umbauten, Renovierungen, Dokumentationen und Planungsaufgaben. Bestehende Pläne entsprechen jedoch häufig nicht mehr vollständig dem tatsächlichen Zustand eines Gebäudes oder einer Anlage.
Unsere 3D-Erfassung eignet sich unter anderem für:
- Dokumentation bestehender Gebäude und Anlagen
- Planung von Umbauten und Sanierungen
- Erfassung von Fassaden, Dächern und Außenanlagen

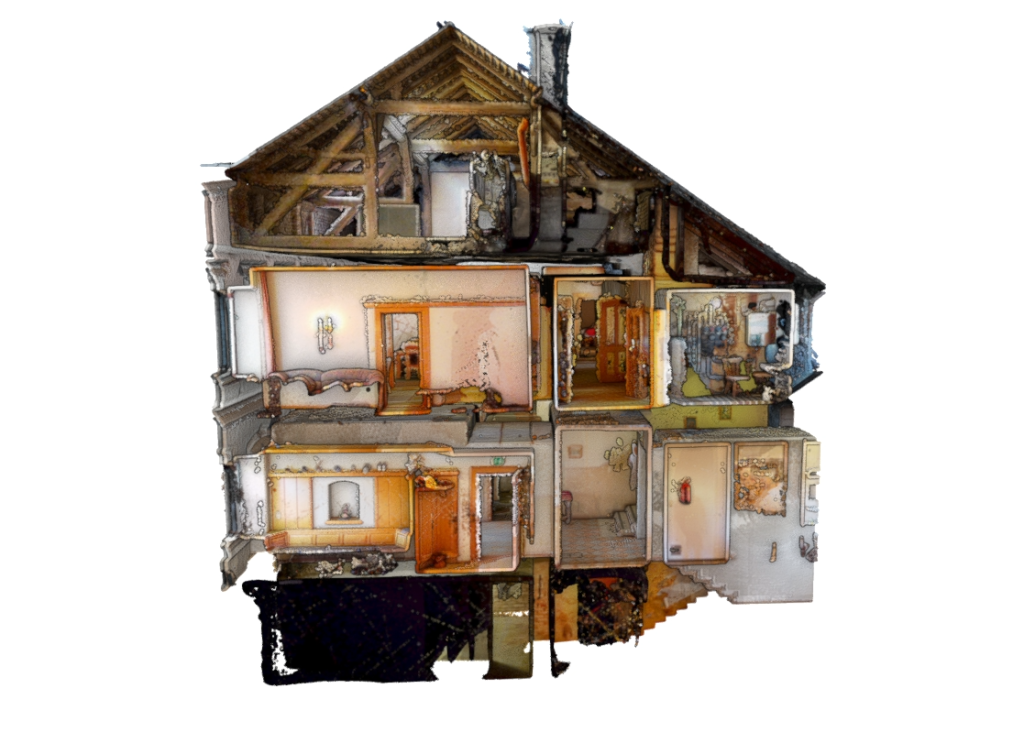

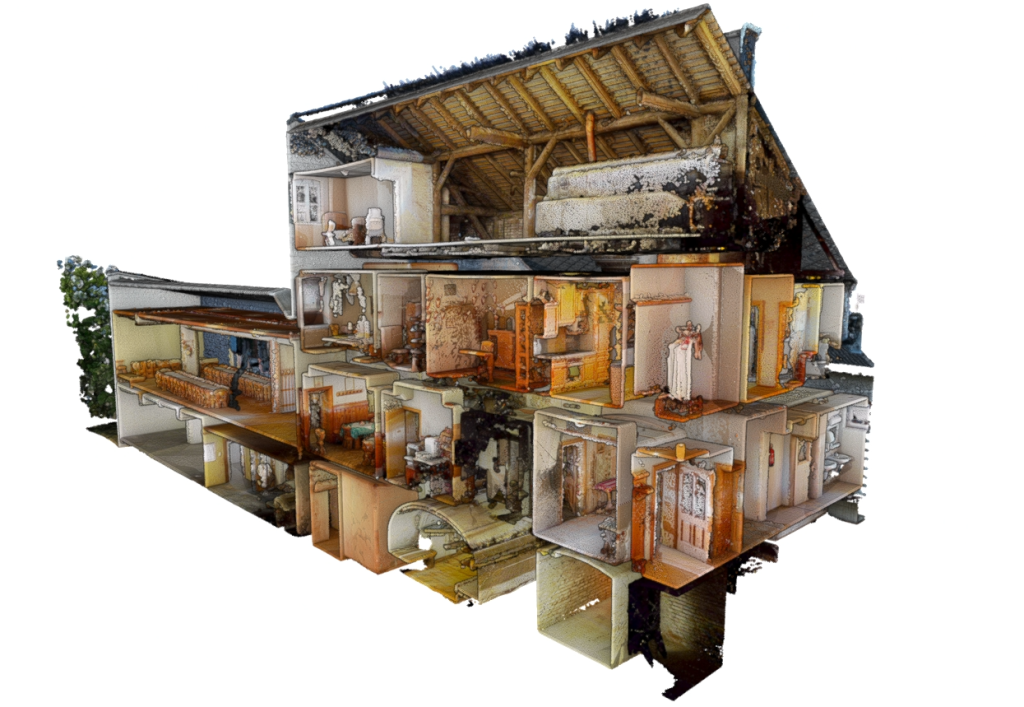

- Innenraumerfassung mit mobilen LiDAR-Systemen
- Bestandsvergleiche zwischen mehreren Aufnahmezeitpunkten
- Erstellung von Planungs- und Visualisierungsgrundlagen
- Vorbereitung eines Scan-to-BIM-Prozesses
- Dokumentation historischer oder schwer zugänglicher Bauwerke
Die Ergebnisse werden entsprechend dem vereinbarten Projektziel aufbereitet. Nicht jede Erfassungsmethode und Datenqualität eignet sich für jeden Planungs- oder Nachweiszweck.
Technologie und Vorgehensweise
Außenbereiche werden abhängig vom Objekt mit Drohnenphotogrammetrie, drohnengetragenem LiDAR oder einer Kombination beider Verfahren erfasst. Für Innenräume können mobile beziehungsweise SLAM-basierte LiDAR-Systeme eingesetzt werden.
Die einzelnen Datensätze werden registriert, bereinigt und – sofern vereinbart – in einem gemeinsamen Projektkoordinatensystem zusammengeführt. Zur Verbesserung und Überprüfung der räumlichen Einordnung können RTK-Daten, eingemessene Referenzpunkte oder Kontrollpunkte verwendet werden.
Aus den erfassten Daten können unter anderem entstehen:

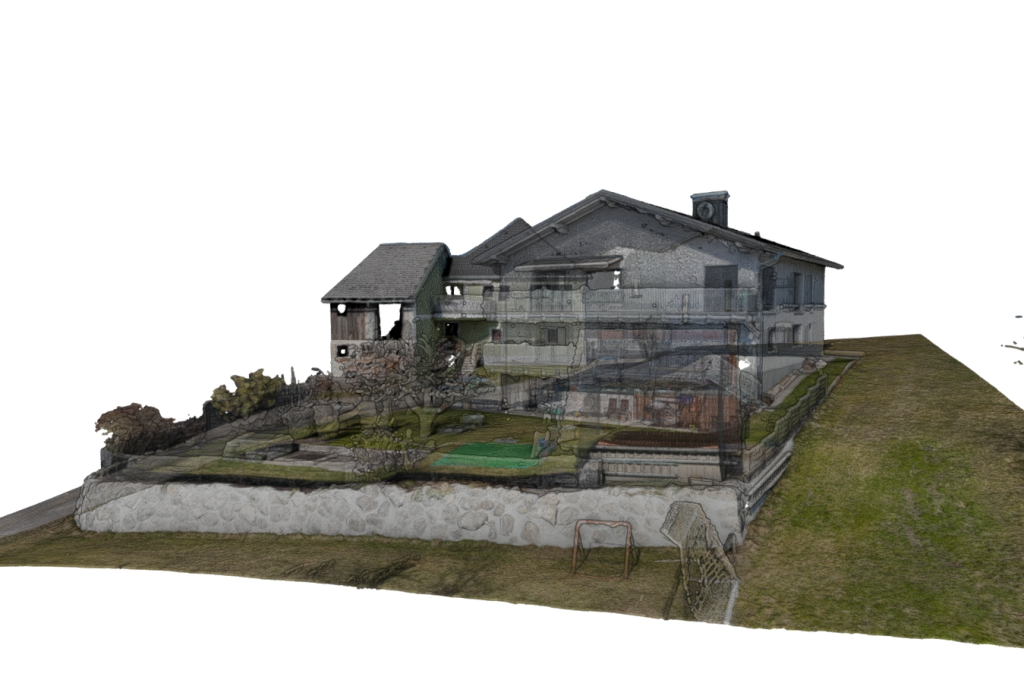

- georeferenzierte Punktwolken

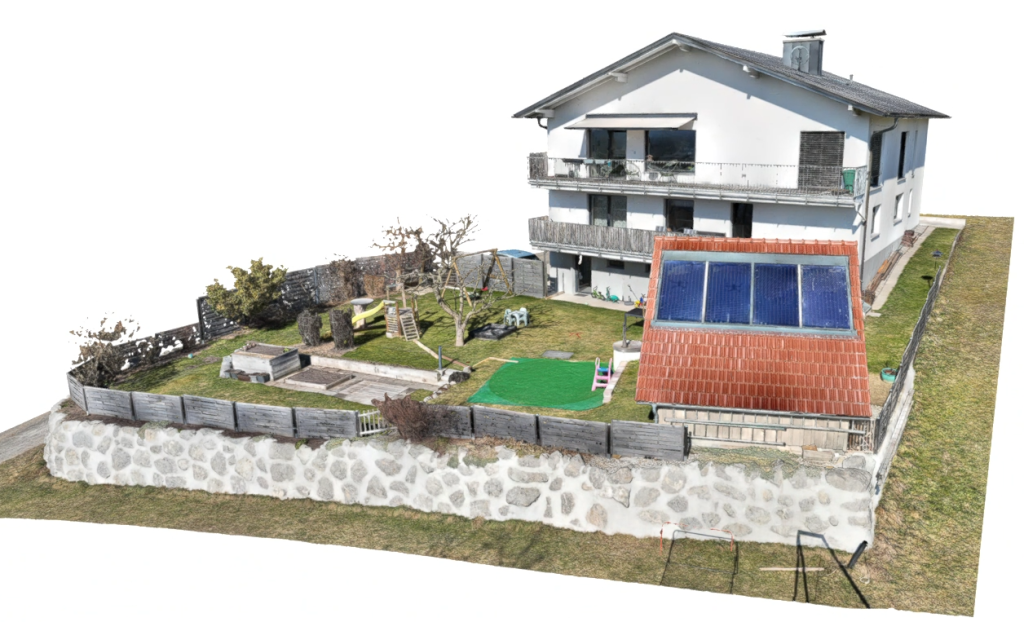

- texturierte 3D-Oberflächenmodelle
- Fassaden- und Dachmodelle
- digitale Oberflächen- und Geländemodelle
- Orthofotos und Ansichten
- Schnitte und Höhenprofile
- Flächen-, Strecken- und Volumenauswertungen
- Grundlagen für CAD- oder BIM-Modellierungen
Die erreichbare Genauigkeit hängt unter anderem von Sensorik, Aufnahmeabstand, Flugplanung, Objektgeometrie, Oberflächenmaterialien, Sichtverhältnissen, GNSS-Empfang und verwendeten Kontrollpunkten ab.
Umsetzung in der Praxis
Vor der Erfassung stimmen wir den Verwendungszweck, die relevanten Gebäudebereiche, das gewünschte Koordinatensystem, die erforderliche Genauigkeit und die benötigten Ausgabeformate ab.
Anschließend wird ein projektbezogenes Aufnahmekonzept erstellt. Dieses berücksichtigt unter anderem:
- Außen- und Innenbereiche
- erforderliche Aufnahmepositionen
- schwer einsehbare oder abgeschattete Bereiche
- Referenz- und Kontrollpunkte
- gewünschte Boden- beziehungsweise Punktauflösung
- erforderliche Anschluss- und Übergabepunkte
- vorhandene Bestandspläne und Koordinatensysteme
Die erfassten Daten werden anschließend zusammengeführt, kontrolliert und entsprechend dem vereinbarten Leistungsumfang aufbereitet.
Fachlicher Hinweis: Drohnen, Kameras und LiDAR-Systeme erfassen grundsätzlich nur Oberflächen, die vom jeweiligen Sensor aus sichtbar beziehungsweise messbar sind. Verdeckte Bauteile, Bereiche hinter Wänden, dicht abgeschattete Flächen und bestimmte spiegelnde oder transparente Oberflächen können nicht oder nur eingeschränkt erfasst werden.
Messungen aus Punktwolken und 3D-Modellen sind nur innerhalb der dokumentierten Projektgenauigkeit zulässig. Die Ergebnisse ersetzen keine amtliche Vermessung, statische Beurteilung, Bauteilöffnung oder fachplanerische Bestandsprüfung.
BIM, IFC und digitale Zwillinge
Punktwolken und 3D-Oberflächenmodelle können als Grundlage für eine weiterführende CAD- oder BIM-Modellierung verwendet werden. Sie enthalten jedoch nicht automatisch Bauteilklassifikationen, Materialien, technische Eigenschaften oder andere semantische BIM-Informationen.
Soll ein IFC- oder BIM-Modell erstellt werden, müssen vor Projektbeginn insbesondere folgende Anforderungen festgelegt werden:
- zu modellierende Bauteile und Gebäudebereiche
- gewünschter geometrischer Detaillierungsgrad
- benötigte Bauteilinformationen
- Modellierungsregeln und Projektstruktur
- IFC-Version und Austauschvorgaben
- zulässige Abweichungen und Qualitätskontrollen
Ein statisches 3D-Modell ist noch kein digitaler Zwilling. Es kann jedoch eine geometrische Grundlage für ein späteres System bilden, das mit Betriebs-, Sensor- oder Zustandsdaten verbunden und regelmäßig aktualisiert wird.
Daten, Ergebnisse und Dokumentation
Je nach vereinbartem Leistungsumfang können folgende Ergebnisse bereitgestellt werden:
- registrierte und bereinigte Punktwolken,
- georeferenzierte Außen- und Innenaufnahmen,
- texturierte 3D-Modelle,
- Orthofotos und Fassadenansichten,
- digitale Oberflächen- oder Geländemodelle,
- Schnitte, Profile und Messauswertungen,
- Kontrollpunkt- und Genauigkeitsdokumentation,
- optional aufbereitete CAD-Grundlagen,
- optional modellierte BIM- beziehungsweise IFC-Daten,
- strukturierter Projekt- oder Übergabebericht.
Mögliche Übergabeformate sind – abhängig vom jeweiligen Datentyp – beispielsweise LAS, LAZ, E57, PLY, OBJ, GeoTIFF oder zuvor vereinbarte CAD- und BIM-Formate.
Die Kompatibilität mit der vorgesehenen Zielsoftware wird vor Projektbeginn abgestimmt. Dabei werden insbesondere Dateiformat, Koordinatensystem, Einheiten, Datenmenge und gewünschte Modellstruktur berücksichtigt.
Ihre Vorteile
Ihre Vorteile auf einen Blick
- Gemeinsamer Workflow für Außen- und Innenbereiche
- Kombination aus Drohne, Photogrammetrie und LiDAR
- Georeferenzierte Punktwolken und 3D-Modelle
- Projektbezogen definierte Genauigkeit und Auflösung
- Strukturierte Datengrundlage für Planung und Dokumentation
- Übergabe in abgestimmten GIS-, CAD- und 3D-Formaten
- Vergleich mehrerer Aufnahmezeitpunkte
- Optionale Grundlage für Scan-to-BIM-Projekte
Nächster Schritt
3D-Projekt abstimmen
Senden Sie uns Informationen zum Objekt, zu den benötigten Innen- und Außenbereichen, zum geplanten Verwendungszweck und zur eingesetzten Zielsoftware. Wir stimmen daraufhin Erfassungsmethode, Genauigkeit, Koordinatensystem und Ausgabeformate mit Ihnen ab.
